OTTONE - zawory strefowe

Zawory strefowe TMO XL

Parametry techniczne:

• Maksymalne ciśnienie pracy: 16 bar

• Maksymalna temperatura pracy: 90 °C

• Media robocze: woda, mieszanka wody i glikolu

(maksymalne stężenie do 50%)

• Przyłącza: GZ5/4” x GZ5/4”

• Maksymalna różnica ciśnień: 6 bar

• Pełny przelot, przepływ: 15,5 m³/h (38 m³/h dla 2-dr)

• Rodzaj sterowania siłownikiem: SPST

• Czas obrotu siłownika: 25s (3-drogowe), 15s (2-drogowe)

• Przewód 1m w komplecie

• Wyprodukowane we Włoszech

KOD	NAZWA	opakowanie jednostkowe [szt.]	opakowanie zbiorcze [szt.]

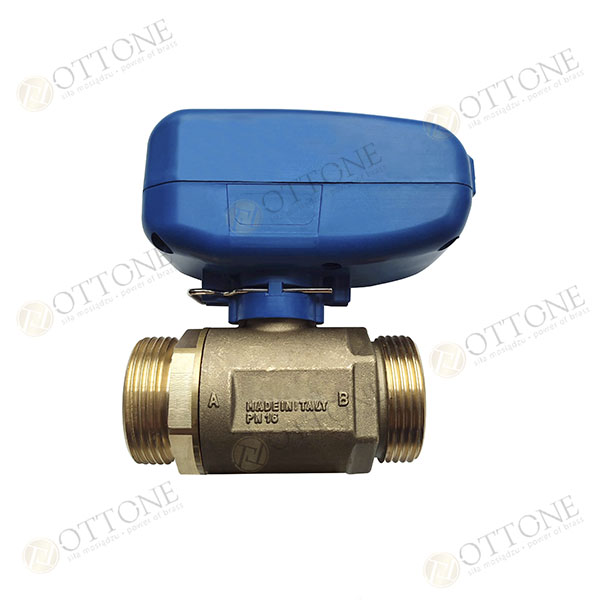

OT071024	Zawór strefowy 2-drogowy kulowy GZ5/4 Kv 38 m3/h z siłownikiem 230V	1	1

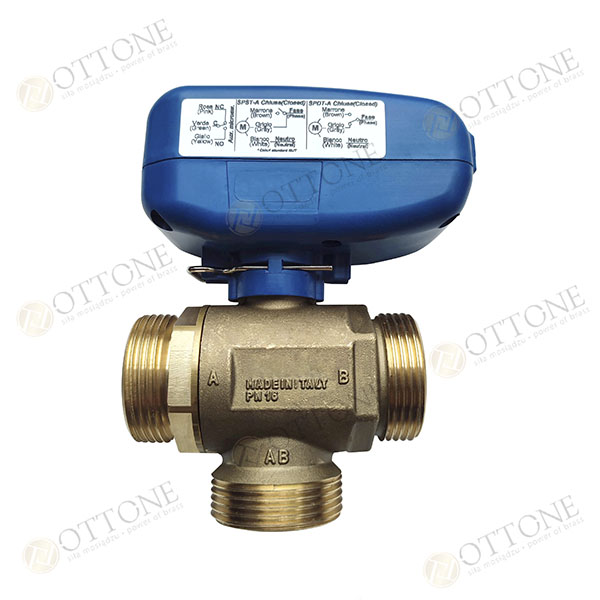

OT071034	Zawór strefowy 3-drogowy kulowy GZ5/4 Kv 15,5 m3/h z siłownikiem 230V	1	1

Zawory strefowe BS5

Parametry techniczne:

• Maksymalne ciśnienie pracy: 10 bar

• Ilość cykli zamknij/otwórz: min 100.000

(dla rożnicy ciśnienia 1 bar)

• Maksymalna temperatura pracy: 90 °C

• Czas otwarcia: 8s

• Klasa ochrony elektrycznej: IP44

• Zasilanie: 230 V (50-60 Hz)

• Pobór mocy: 6 W

• Dodatkowe złącze sterujace: SPST

• Maksymalne stężenie glikolu: 50%

• Wyprodukowane we Włoszech

KOD	NAZWA	opakowanie jednostkowe [szt.]	opakowanie zbiorcze [szt.]

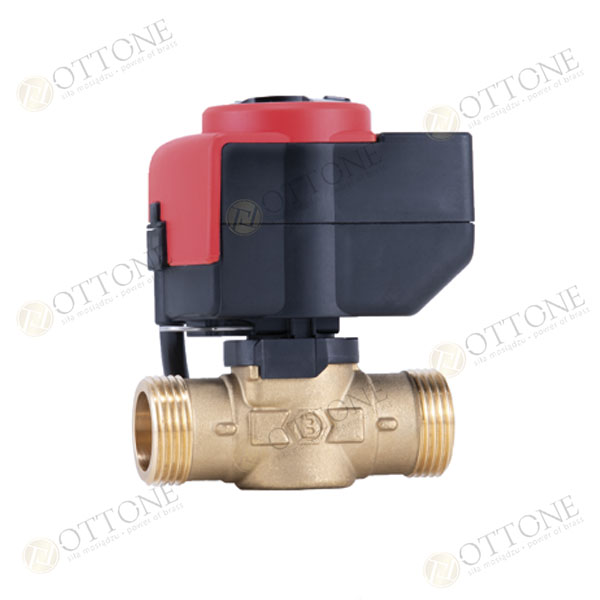

OT071021	Zawór 2-drogowy strefowy GZ 3/4 (DN15) z siłownikiem 230V z przewodem, kv 12 m3/h; art. V82	1	1
OT071022	Zawór 2-drogowy strefowy GZ 1 (DN20) z siłownikiem 230V z przewodem, kv 12 m3/h; art. V82	1	1
OT071023	Zawór 2-drogowy strefowy GZ 5/4 (DN25) z siłownikiem 230V z przewodem, kv 12 m3/h; art. V82	1	1

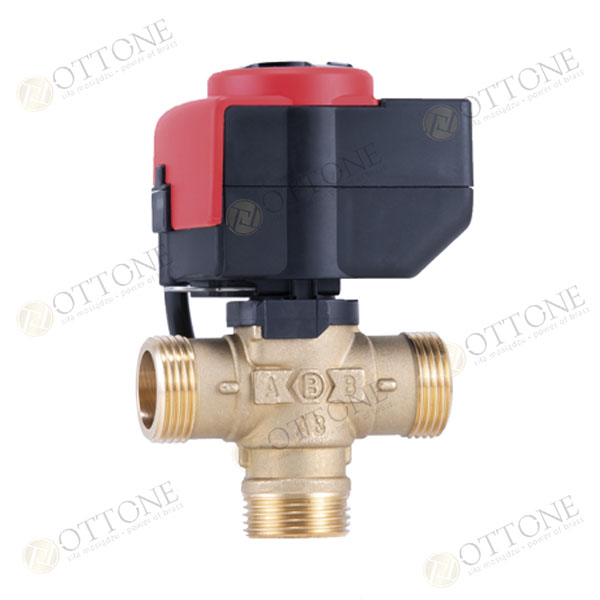

OT071031	Zawór 3-drogowy strefowy GZ 3/4 (DN15) z siłownikiem 230V z przewodem, kv 8 m3/h; art. V83	1	1
OT071032	Zawór 3-drogowy strefowy GZ 1 (DN20) z siłownikiem 230V z przewodem, kv 8 m3/h; art. V83	1	1
OT071033	Zawór 3-drogowy strefowy GZ 5/4 (DN25) z siłownikiem 230V z przewodem, kv 8 m3/h; art. V83	1	1

Zawory strefowe BS5 z automatycznym powrotem z siłownikiem 230V
(zastępują zawory strefowe sprężynowe)

Parametry techniczne:

• Maksymalne ciśnienie pracy: 10 bar

• Ilość cykli zamknij/otwórz: min 100.000

(dla rożnicy ciśnienia 1 bar)

• Maksymalna temperatura pracy: 90 °C

• Czas otwarcia: 8s

• Klasa ochrony elektrycznej: IP44

• Zasilanie: 230 V (50-60 Hz)

• Pobór mocy: 6 W

• Dodatkowe złącze sterujace: SPST

• Maksymalne stężenie glikolu: 50%

• Wyprodukowane we Włoszech

KOD	NAZWA	opakowanie jednostkowe [szt.]	opakowanie zbiorcze [szt.]

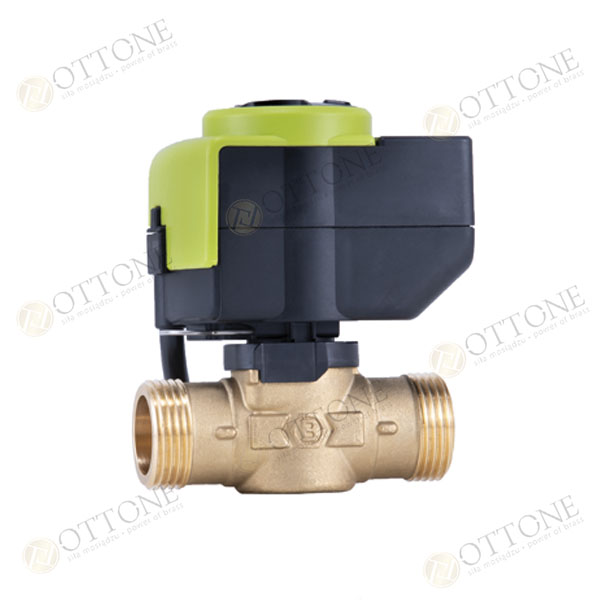

OT071041	Zawór 2-drogowy strefowy GZ 3/4 (DN15) z siłownikiem 230V z przewodem, kv 12 m3/h; art. V82	1	1
OT071042	Zawór 2-drogowy strefowy GZ 1 (DN20) z siłownikiem 230V z przewodem, kv 12 m3/h; art. V82	1	1
OT071043	Zawór 2-drogowy strefowy GZ 5/4 (DN25) z siłownikiem 230V z przewodem, kv 12 m3/h; art. V82	1	1
OT071051	Zawór 3-drogowy strefowy GZ 3/4 (DN15) z siłownikiem 230V z przewodem, kv 8 m3/h; art. V83	1	1
OT071052	Zawór 3-drogowy strefowy GZ 1 (DN20) z siłownikiem 230V z przewodem, kv 8 m3/h; art. V83	1	1
OT071053	Zawór 3-drogowy strefowy GZ 5/4 (DN25) z siłownikiem 230V z przewodem, kv 8 m3/h; art. V83	1	1
