OTTONE - grupa antykondensacyjna

Grupa zabezpieczająca temperaturę powrotu

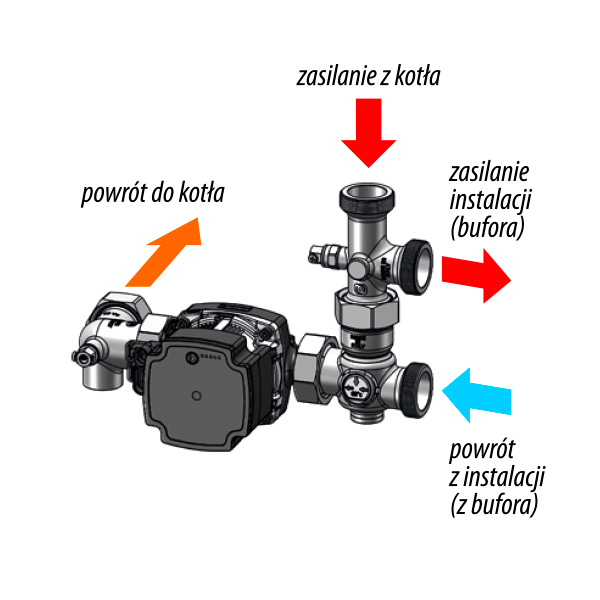

(do systemu DN25) do ochrony kotła stałopalnego

Parametry techniczne:

• Maksymalne temperatura pracy: 90 °C

• Maksymalne ciśnienie pracy: 10 bar

• Przepływ: 9 m³/h

• Maksymalne stężenie glikolu: 30%

• Wbudowany zawór antykondensacyjny

• Izolacja w komplecie

• Wyprodukowane we Włoszech

KOD	NAZWA	opakowanie jednostkowe [szt.]	opakowanie zbiorcze [szt.]

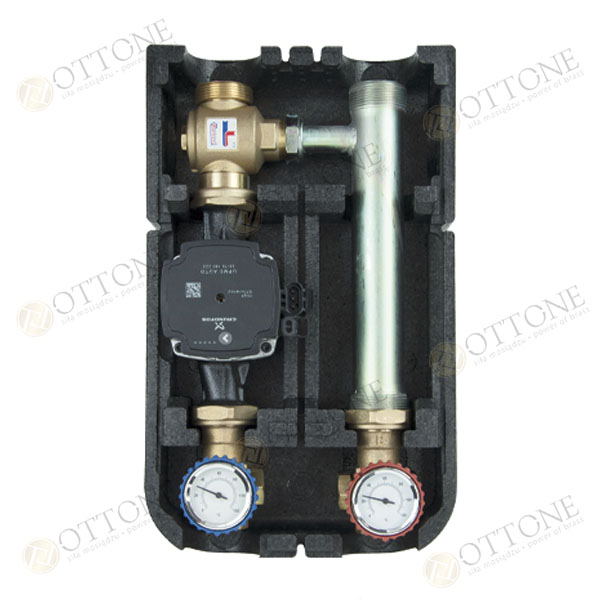

OT110220	Grupa pompowa DN25 z zaworem antykondensacyjnym - bez pompy; 1" x 6/4"; 55 °C; art. 15G	1	1
OT110221	Grupa pompowa DN25 z zaworem antykondensacyjnym - bez pompy; 1" x 6/4"; 45 °C; art. 15G	1	1
OT110222	Grupa pompowa DN25 z zaworem antykondensacyjnym - bez pompy; 1" x 6/4"; 60 °C; art. 15G	1	1
OT110223	Grupa pompowa DN25 z zaworem antykondensacyjnym - bez pompy; 1" x 6/4"; 70 °C; art. 15G	1	1
OT110224	Grupa pompowa DN25 z zaworem antykondensacyjnym - z pompą UPM3 AUTO 25-70; 1" x 6/4"; 55 °C; art. 15G	1	1
OT110225	Grupa pompowa DN25 z zaworem antykondensacyjnym - z pompą UPM3 AUTO 25-70; 1" x 6/4"; 45 °C; art. 15G	1	1
OT110226	Grupa pompowa DN25 z zaworem antykondensacyjnym - z pompą UPM3 AUTO 25-70; 1" x 6/4"; 60 °C; art. 15G	1	1
OT110227	Grupa pompowa DN25 z zaworem antykondensacyjnym - z pompą UPM3 AUTO 25-70; 1" x 6/4"; 70 °C; art. 15G	1	1

ottone

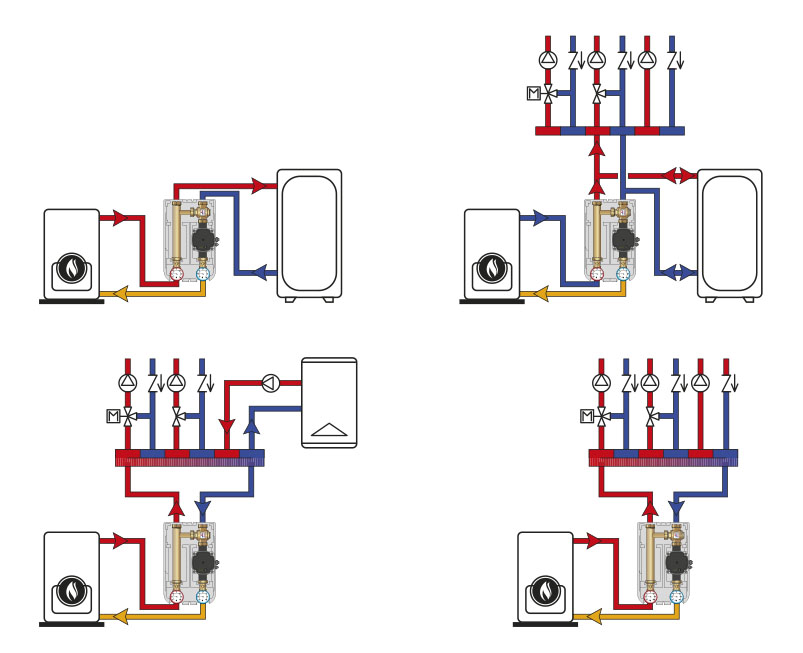

Przykładowe schematy instalacjiz wykorzystaniem grupy antykondensacyjnej OT11022*

ottone

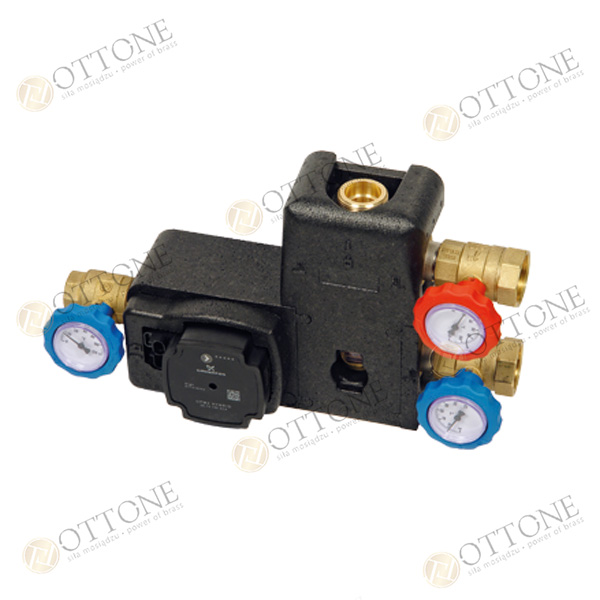

Grupa zabezpieczająca temperaturę powrotu Novamat
(antykondensacyjna) do ochrony kotła stałopalnego

Parametry techniczne:

• Maksymalne temperatura pracy: 110 °C

• Maksymalne ciśnienie pracy: 10 bar

• Maksymalna moc kotła: 80 kW

• Przyłącza: GW 5/4 x GZ 1

• Pompa elektroniczna:

Grundfos UPM3 25-70 130 w komplecie

• Izolacja w komplecie

• Zawory kulowe z termometrami

w komplecie

• Wymienny czujnik temperatury

w zaworze antykondensacyjnym

• Wyprodukowane we Włoszech

KOD	NAZWA	opakowanie jednostkowe [szt.]	opakowanie zbiorcze [szt.]
OT030401	Grupa zabezpieczająca - temperatura powrotu 50 °C; DN25; do 80 kW	1	1
OT030402	Grupa zabezpieczająca - temperatura powrotu 55 °C; DN25; do 80 kW	1	1
OT030403	Grupa zabezpieczająca - temperatura powrotu 60 °C; DN25; do 80 kW	1	1
OT030404	Grupa zabezpieczająca - temperatura powrotu 65 °C; DN25; do 80 kW	1	1
OT030405	Grupa zabezpieczająca - temperatura powrotu 70 °C; DN25; do 80 kW	1	1

UWAGA!: Grupy z nastawą 75,79 i 83°C dostępne za zapytanie

KOD	AKCESORIA I CZĘŚCI ZAMIENNE	opakowanie jednostkowe [szt.]	opakowanie zbiorcze [szt.]
OT039901	Czujnik temperatury 9311; 50°C do grupy antykondensacyjnej Novamat	1	1
OT039902	Czujnik temperatury 5840; 55°C do grupy antykondensacyjnej Novamat	1	1
OT039903	Czujnik temperatury 8749; 60°C do grupy antykondensacyjnej Novamat	1	1
OT039904	Czujnik temperatury 5839; 65°C do grupy antykondensacyjnej Novamat	1	1
OT039905	Czujnik temperatury 1240; 70°C do grupy antykondensacyjnej Novamat	1	1
OT039900	Czujnik temperatury 9023; 75°C do grupy antykondensacyjnej Novamat	1	1
OT039908	Czujnik temperatury 8719; 79°C do grupy antykondensacyjnej Novamat	1	1
OT039909	Czujnik temperatury 1456; 83°C do grupy antykondensacyjnej Novamat	1	1

ottone

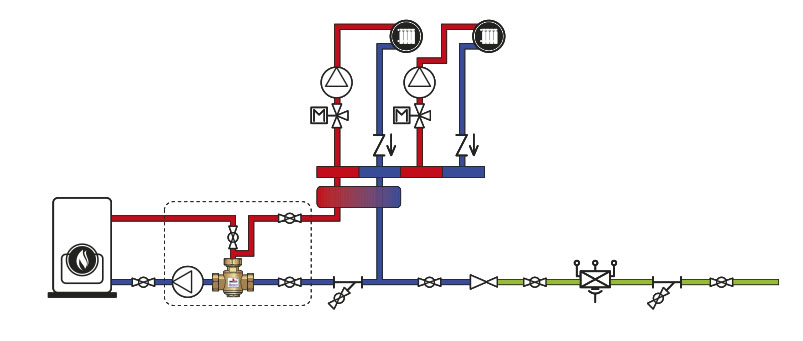

Przykładowy schemat instalacji z wykorzystaniem grupy antykondensacyjnej OT0304**

ottone
